大型軸流式壓縮機對除塵要求較高，為了保證進入 壓縮機的空氣干凈，其含塵濃度及粒度滿足規定要求，必須在軸流式主風機入口安裝一臺空氣過濾器。大型軸流式主風機進口流量大（一般在1000m3n/min以上），要求空氣過濾器的過濾面積大，除塵效率高，具有保護功能。

一、空氣過濾器工作原理及結構圖

KLA16型空氣過濾器主要由百葉窗和除塵系統組成，百葉窗的主要作用是將空氣中的大顆粒灰塵通過慣性的作用除去，灰塵由底部的通風機抽吸排除過濾器；卷繞式濾塵器主要是由濾料、濾料纏繞系統及自動控制部分組成，經過一級除塵的氣體通過濾料，使塵粒被疏密相間的濾料所吸附，使通過的氣體變成潔凈的空氣，當濾料積灰增多達到一定的阻力時裝在濾料前、后的差壓檢測器動作，使濾料卷繞系統動作，更新濾料，當差壓降低后，停止傳動，更新濾料工作完畢，又可進行過濾，其結構如下:

1、 進風口 2、檢修門 3、濾布卷筒 4、過濾簾 5、卷簾器 6、負壓門 7、出風口  催化風機過濾器結構圖

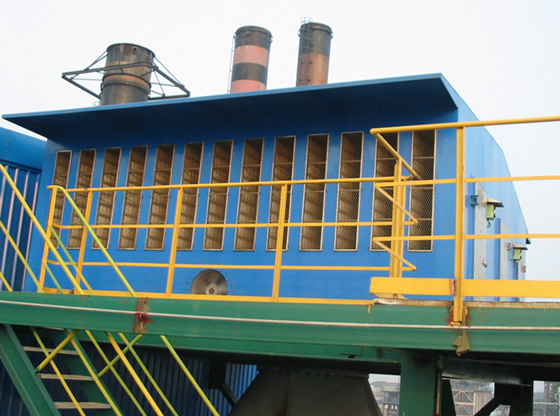

導風口外設有過濾網，能夠阻擋空氣中大顆粒雜物；空氣經過導風口時，空氣中的粗粒隨慣性直接進入導灰管，經粗濾風機排出，初濾過的空氣在導風板的引導下，盡可能均勻地分布在過濾簾上，濾布卷筒用于儲存和釋放干凈的過濾棉，卷簾器可根據風阻大小自動回收堵塞后的過濾棉；當卷簾器失靈時，負壓門會自動開啟，過濾器外殼采用錐體結構，可加大導風口和過濾簾面積，出風口垂直于過濾簾設置，減少了空氣流通阻力，氣流在經過過濾簾時分布更為均勻。

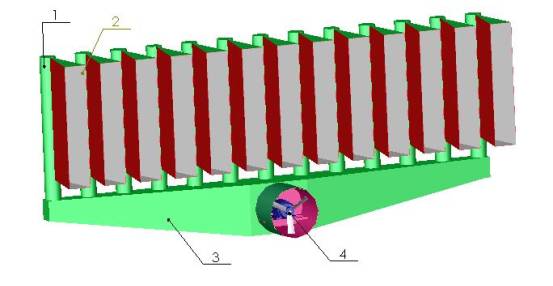

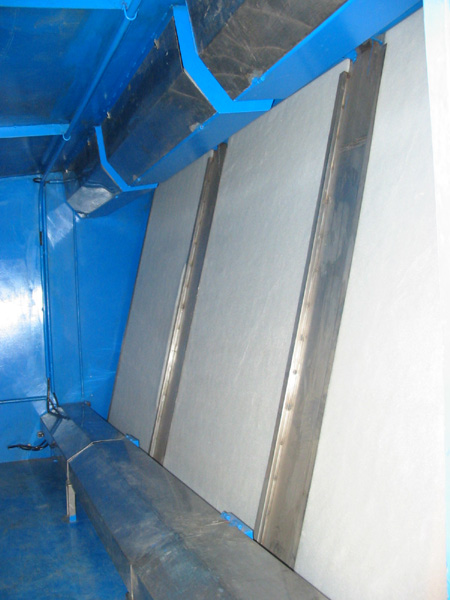

1．導風管 2、導風口 3、集風管 4、排風機 進風口

過濾器設計在以下三個主要方面較大的改進：

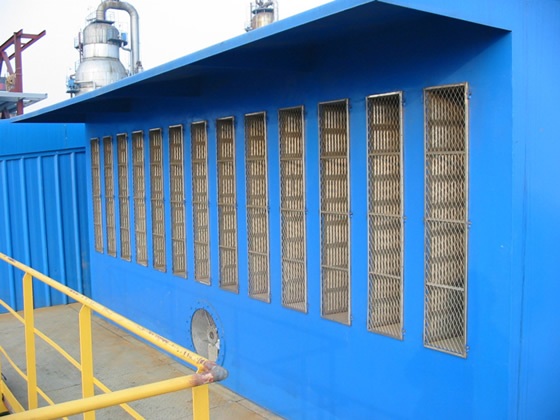

（1）通過增加了進風口數量、增大過濾簾面積，使過濾器風阻減小。加大了正壓室空間，增大了導風口至過濾簾的距離，使空氣經過過濾簾時風壓更加均勻；加大過濾簾數量，提高了卷簾機的工作效率。

（2）將卷簾機設置正壓室，在維護卷簾機、過濾簾和更換機械零件時，灰塵被過濾簾阻隔，避免灰塵被直接吸入進風口。

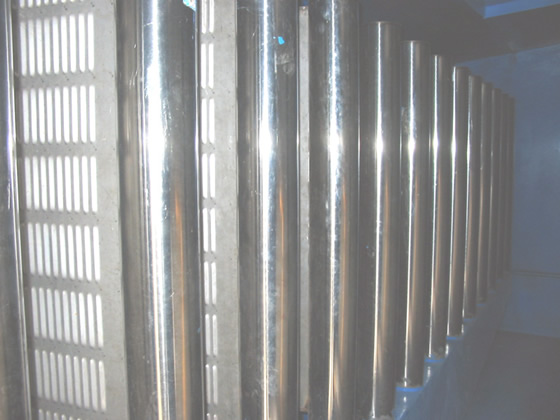

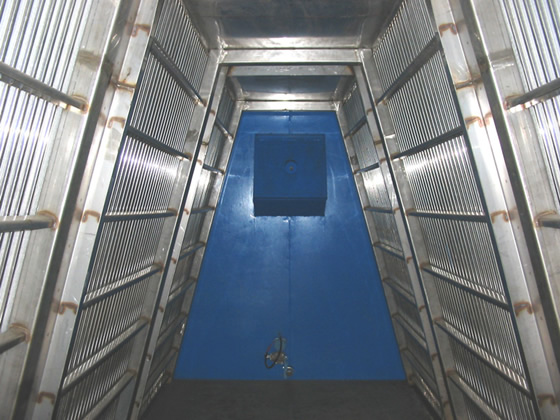

（3）卷簾機隔柵結構的改造和使用304不銹鋼材料，使卷簾機的使用壽命得到了延長。如下圖所示，隔柵全部采用不銹鋼圓管制作，提高了結構整體強度，減少了過濾簾的運動阻力，減少了驅動功率。

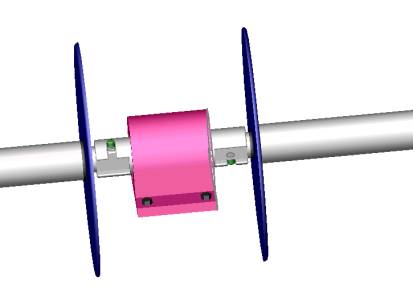

1. 改向輥 2.不銹鋼隔柵 3.不銹鋼擋風條 4.雙向調節支架 5. 滾動軸承座 6.驅動卷簾器 7.渦輪蝸桿減速器 隔柵、卷簾機

卷簾機驅動裝置采用帶自鎖性能的蝸輪蝸桿減速器，當設備失效或停機時，卷簾機不至于反轉，過濾布不易松散；支撐采用滾動軸承結構支撐，減少了阻力且軸不易卡死；改向托輥也采用滾動軸承結構，減少了運動阻力；支撐座底部設置了可調支架，確保整套裝置的同軸度，卷閘盤采用了快速拆卸裝置，便于工人操作，降低了勞動強度。

三、 電控部分設置及工作原理

過濾器的風阻控制是通過壓差計，對正、負壓室的壓差，檢測來控制蝸輪蝸桿減速器，更新過濾簾，減小過濾器阻力，并可在電控室直接觀察到負壓值（阻力值），上下限可直接手工設定。

過濾器投入使用時，進風口的排塵風機開始工作，對過濾器進行初濾，當壓差計檢測到負壓室的負壓大于－300Pa時，卷簾器的渦輪蝸桿減速器自動啟動，把堵塞的簾布卷入卷簾器，隨即拉出干凈的簾布后，當壓差計檢測到負壓室的負壓小于－250Pa時，卷簾器的渦輪蝸桿減速器自動停止，卷簾器將停止卷動，以保證過濾器正常工作。每臺電機都配有短路保護裝置和過載保護裝置。
